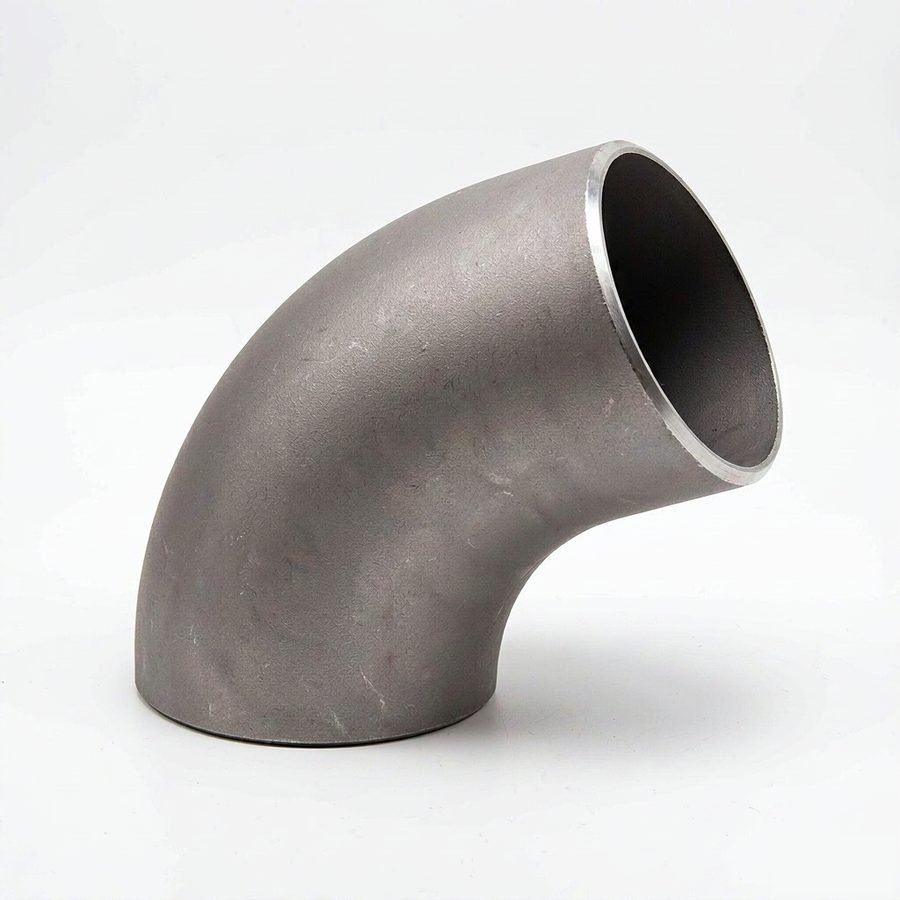

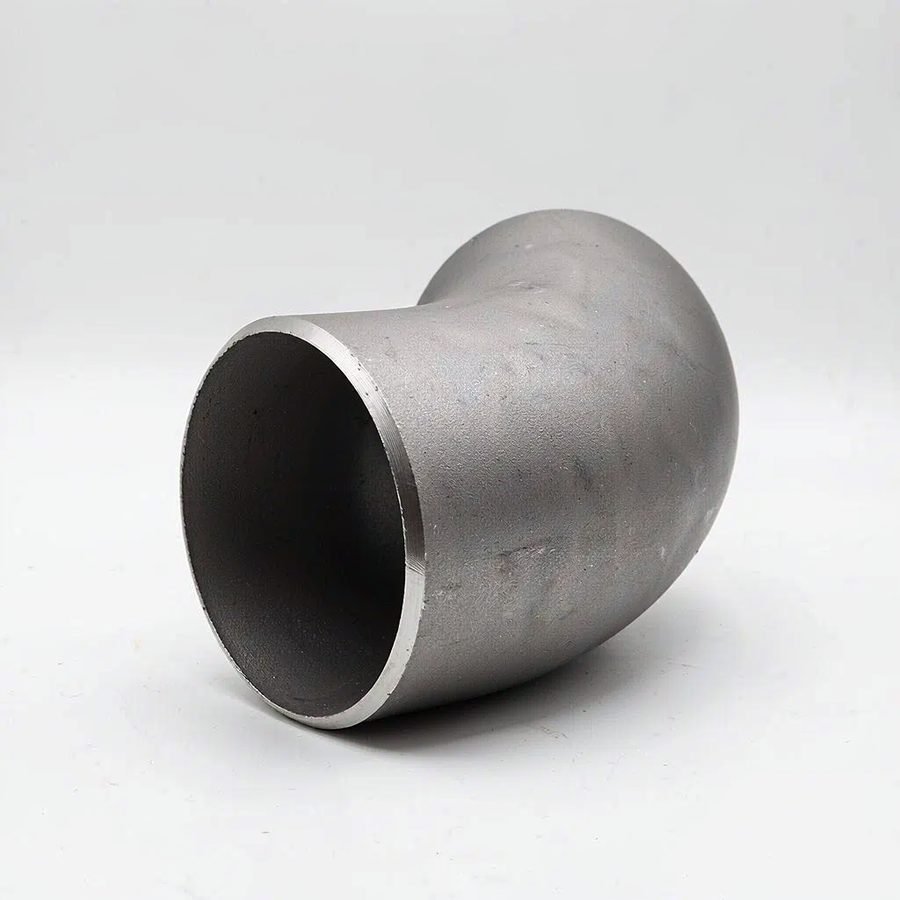

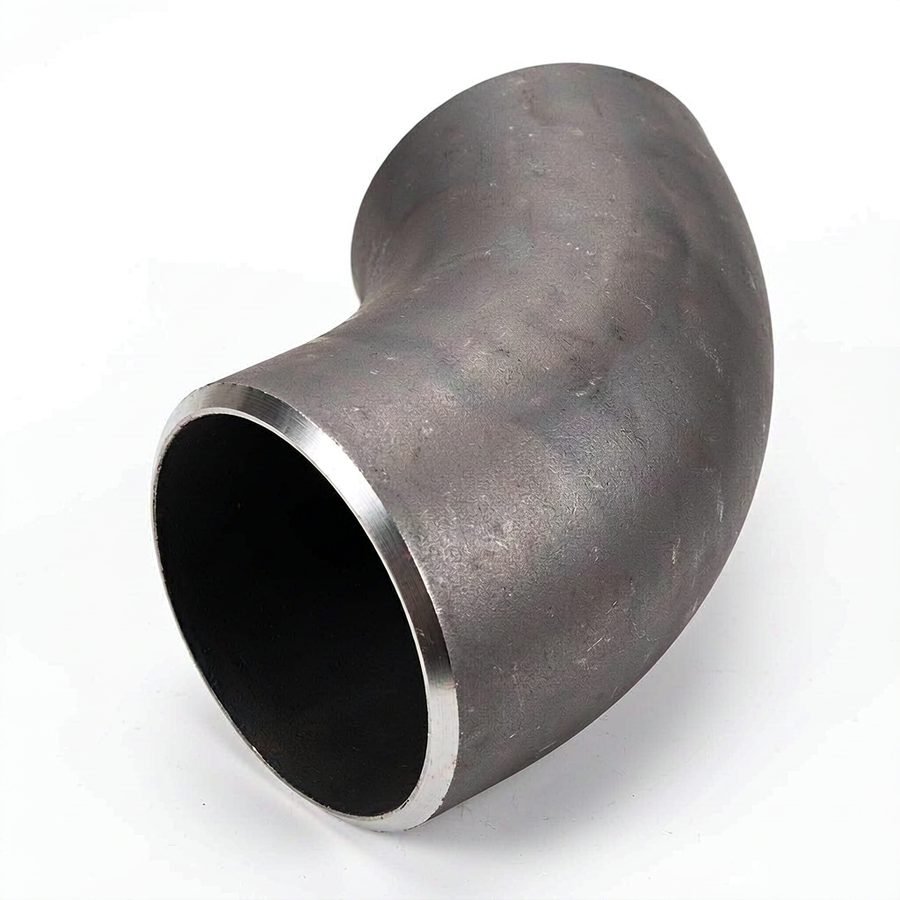

Отвод — самая массовая позиция в обвязке: от него зависят габариты узла, гидравлическое сопротивление и возможность стыковки с существующей трассой. ГОСТ 17375-2001 задаёт крутоизогнутые бесшовные отводы типа 3D с радиусом изгиба около 1,5 DN. Это не то же самое, что отводы типа 2D по ГОСТ 30753-2001 с радиусом, равным DN: внешне позиции похожи, но в готовый узел один вместо другого не встанет.
Мы поставляем отводы из стали 20 для стандартных условий и из 09Г2С — для пониженных температур и ответственных линий. В заявке важно указать не только DN и угол, но и ряд толщины стенки: отвод подбирается под фактическую трубу, иначе при сварке получится ступенька по внутреннему диаметру, а это уже вопрос к качеству стыка и к приёмке.
Каждая партия проходит контроль геометрии до отгрузки: угол гиба, строительная длина, овальность торцов и толщина стенки в растянутой зоне, где металл утоняется сильнее всего. Результаты замеров и документы на плавку отправляем до отгрузки, а не вместе с грузом.
